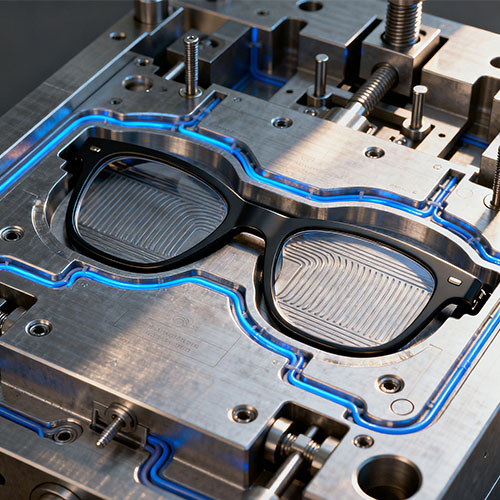

Khuôn ép cho gọng kính

Khuôn ép cho gọng kính dùng để chỉ một khuôn tùy chỉnh được thiết kế đặc biệt để sản xuất gọng kính mắt bằng nhựa (các bộ phận như gọng kính, gọng kính và khung đệm mũi) thông qua quy trình ép phun. Chức năng cốt lõi của nó là bơm các loại nhựa dành riêng cho khung kính nóng chảy như TR90, PC và ABS vào khuôn thông qua các khoang và hệ thống cổng chính xác, tạo thành các thành phần khung kính đáp ứng công thái học và độ chính xác kích thước cao (dung sai ± 0,02mm). So với khuôn khung kính kim loại truyền thống (xử lý phức tạp và chi phí cao), khuôn phun cho khung kính có thể tạo khuôn tích hợp các bề mặt cong phức tạp (chẳng hạn như độ cong của vành ống kính và đường cong uốn cong của thái dương) và các cấu trúc chức năng (chẳng hạn như lỗ gắn bản lề và khe cắm thẻ đệm mũi), với hiệu quả sản xuất cao (thiết kế nhiều khoang, chu kỳ sản xuất khuôn đơn 15-25 giây). Nó được sử dụng rộng rãi trong sản xuất hàng loạt gọng kính nhựa như kính cận thị, kính râm và kính thể thao.

Giới thiệu khuôn ép P&M cho gọng kính

1 Đặc điểm cốt lõi của khuôn ép cho gọng kính

1. Kiểm soát độ chính xác về kích thước: Dung sai đường kính trong của vành thấu kính là  ±0,02 mm (để đảm bảo thích ứng với kích thước thấu kính), độ lệch chiều dài càng kính là ≤0,1mm (để thích ứng với những người có chu vi đầu khác nhau) và sai số khoảng cách giữa miếng đệm mũi là ≤0,05mm (để tránh ấn vào sống mũi khi đeo);  độ nhám bề mặt khoang Ra<0,012μm, đảm bảo bề mặt khung kính đúc mịn và không bị trầy xước mà không cần đánh bóng thêm;

Thiết kế lắp bề mặt cong: Viền thấu kính sử dụng thiết kế khoang phi cầu (sai số độ cong ≤0,5 °) để vừa với đường viền của nhãn cầu;  khoang phần uốn thái dương được thiết kế theo đường cong hai bên của đầu (bán kính cong lệch ≤0,1mm), vừa khít với đường viền sau tai khi đeo, phân bổ áp suất đồng đều (áp suất trên một đơn vị diện tích ≤0,3kPa);

Yêu cầu về tính đối xứng: Sai số đối xứng của gọng kính trái phải và hốc kính là ≤0,03mm, đảm bảo độ lệch trọng lượng trái phải của gọng kính đúc là ≤0,5g để tránh bị nghiêng khi đeo.

2. Đúc tích hợp nhiều thành phần, lắp ráp đơn giản hóa

Khung kính bao gồm nhiều thành phần và khuôn ép có thể đạt được sự đúc tích hợp của một số thành phần, làm giảm các quá trình lắp ráp tiếp theo:

Tích hợp vòng gương và khung đỡ mũi: Khoang khuôn thiết kế toàn bộ vòng gương và khung đỡ mũi, tránh nguy cơ bong keo trong lắp ráp chia đôi truyền thống và tăng cường độ kết nối lên 50%.

Thiết kế đường dẫn ẩn: Đường dẫn được đặt ở những khu vực không nhìn thấy được như phần cuối của chân gương hoặc phần dưới của khung đỡ mũi và có thể lắp ráp mà không cần cắt tỉa để tránh ảnh hưởng đến hình thức bên ngoài.

3. Thích ứng với các đặc tính vật liệu đa dạng, cân bằng giữa hiệu suất và tính thẩm mỹ

Hiệu suất của các vật liệu khung kính khác nhau (TR90, PC, ABS) rất khác nhau và khuôn cần được tối ưu hóa cho phù hợp

4. Thiết kế sản xuất hiệu quả, giảm chi phí

Đáp ứng nhu cầu sản xuất hàng loạt gọng kính, thiết kế khuôn mẫu nổi bật mang lại hiệu quả cao:

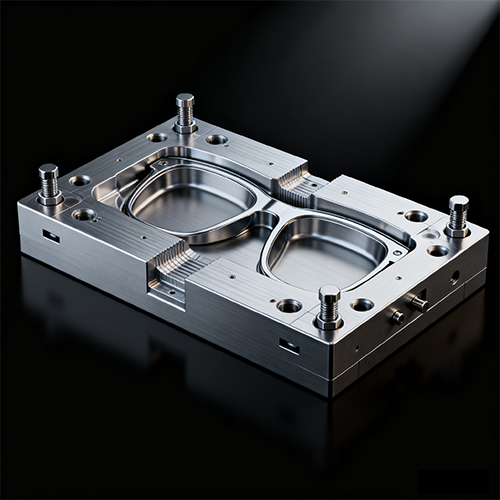

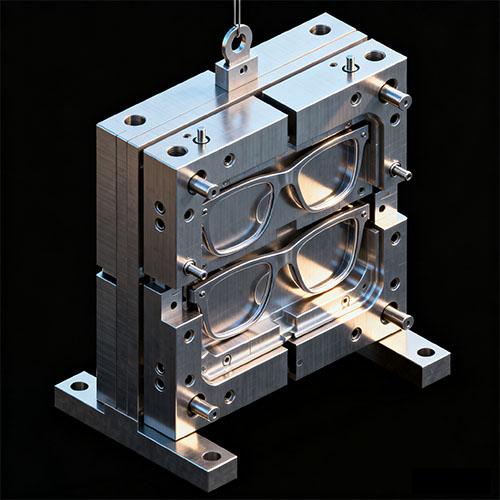

Bố trí nhiều khoang: áp dụng bố cục đối xứng gồm 1 khuôn có 4 khoang hoặc 1 khuôn có 8 khoang

Thiết kế có tuổi thọ cao: Khoang khuôn được làm bằng thép không gỉ S136 (chống ăn mòn mạnh) hoặc thép khuôn gia công nóng H13 (chống mài mòn tốt), tuổi thọ khuôn ≥ 500000 lần, giảm chi phí thay khuôn thường xuyên.

II Quy trình sản xuất khuôn ép cho gọng kính

1. Thiết kế sản phẩm và phát triển khuôn mẫu

(1) Thiết kế sản phẩm

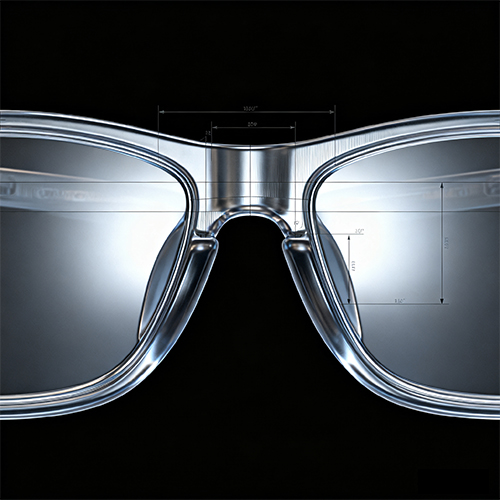

Thiết kế kết cấu: Vẽ mô hình 3D gọng kính bằng phần mềm CAD, trong đó chú trọng thiết kế độ dày gọng, hình cắt ngang của gọng kính, chiều cao nâng đỡ mũi và thích ứng với các độ cao khác nhau của sống mũi;

(2) Phát triển khuôn

Chất liệu khuôn: Khoang khuôn được làm bằng thép không gỉ S136 (phù hợp với các vật liệu có yêu cầu cao về ngoại hình như PC và ABS trong suốt) hoặc thép khuôn gia công nóng H13 (thích hợp với các vật liệu cứng như TR90, có tuổi thọ ≥ 500000 lần); Cột dẫn hướng và ống dẫn hướng được làm bằng thép chịu lực SUJ2 (độ cứng HRC58-62);

Xử lý khoang khuôn: tạo hình sơ bộ đạt được thông qua phay CNC năm trục, tiếp theo là tinh chỉnh các bề mặt phức tạp thông qua gia công phóng điện, và cuối cùng thực hiện đánh bóng gương bằng cách sử dụng bột đánh bóng kim cương;

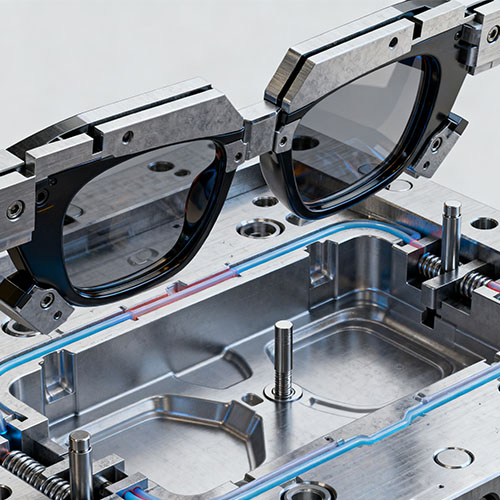

Thiết kế hệ thống làm mát: Khu vực vòng gương sử dụng đường dẫn nước hình tròn và khu vực chân gương sử dụng đường dẫn tuyến tính để đảm bảo làm mát đồng đều ở từng khu vực. Thời gian làm mát được kiểm soát trong vòng 15-25 giây.

2. Chuẩn bị nguyên liệu thô và ép phun

(1) Tiền xử lý nguyên liệu thô

(2) Ép phun

3. Kiểm tra sau xử lý và chất lượng

Khuôn ép P&M cho gọng kính (Thông số kỹ thuật)

Tính năng và ứng dụng của khuôn ép P&M cho gọng kính mắt

Theo vị trí chức năng và sự khác biệt của người sử dụng khung kính, có khả năng thích ứng đáng kể trong thiết kế khuôn phun và lựa chọn vật liệu. Các kịch bản cốt lõi bao gồm:

1. Khuôn kính thể thao

Yêu cầu cốt lõi: Độ dẻo dai cao, khả năng chống va đập, khả năng chống chịu thời tiết mạnh, thích ứng với các tình huống thể thao ngoài trời (chạy, trượt tuyết, đạp xe) và có thể chịu được va chạm nghiêm trọng và môi trường khắc nghiệt.

Tính năng khuôn và vật liệu:

Khoang khuôn sử dụng thép khuôn gia công nóng H13 (chống mài mòn tốt, tuổi thọ ≥500.000 chu kỳ), khoang viền thấu kính được thiết kế với độ cong lớn (thích ứng với phạm vi bảo vệ khuôn mặt) và độ dày thành đồng đều 1,5-2,0mm (tăng cường khả năng chống va đập);

Thích ứng với vật liệu TR90 (cường độ va đập ≥60kJ/m2, có thể chịu được độ rơi 1,5m mà không bị vỡ), hệ thống làm mát khuôn sử dụng các kênh nước hình khuyên (khoảng cách 8 mm) và thời gian làm mát là 25 giây để đảm bảo không có ứng suất bên trong sau khi đúc TR90;

Khoang thái dương tích hợp kết cấu chống trượt (chiều cao nhô ra 0,3mm, khoảng cách 0,5mm) để cải thiện độ ổn định khi đeo và chống trượt khi chơi thể thao.

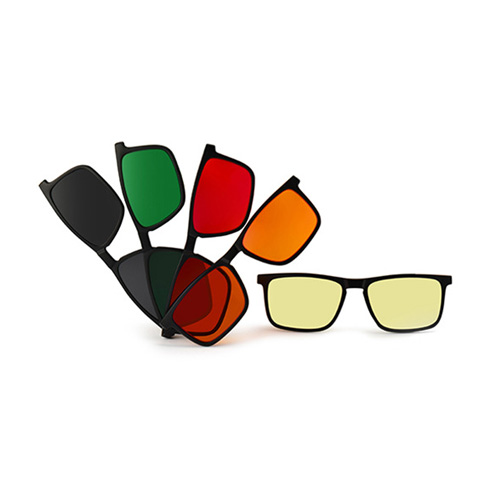

2. Khuôn kính râm

Yêu cầu cốt lõi: Ngoại hình đẹp (kết cấu có độ bóng/lì cao), chống tia cực tím, nhẹ, phù hợp cho các dịp đi lại hàng ngày và kết hợp thời trang.

Đặc điểm của khuôn và vật liệu:

Khoang khuôn được làm bằng thép không gỉ S136 (gương đánh bóng Ra ≤ 0,008 μm), tương thích với vật liệu trong suốt PC hoặc vật liệu màu ABS, đảm bảo bề mặt khung gương trong suốt và không tì vết;

Hỗ trợ ép phun hai màu (như vòng gương đen và chân gương vàng), khuôn được trang bị cơ chế xoay 180 ° (độ chính xác định vị ± 0,003mm) và không có khe hở rõ ràng ở khớp (khoảng cách ≤ 0,01mm);

Rãnh lắp đặt thấu kính phân cực dành riêng (rộng 2,0 mm, sâu 0,5 mm) trong khoang vòng gương, có thành rãnh nhẵn (Ra ≤ 0,4 μ m), đảm bảo thấu kính được lắp đặt chắc chắn mà không bị lỏng lẻo.

3. Khuôn gọng kính cận thị

Yêu cầu cốt lõi: Nhẹ, độ thoải mái cao, kích thước chính xác, phù hợp khi đeo lâu dài (8-12 tiếng/ngày), tương thích với việc lắp kính và sống mũi.

Đặc điểm của khuôn và vật liệu:

Khoang khuôn sử dụng bố cục đối xứng gồm 1 khuôn và 8 khoang (với hiệu suất 240 miếng/giờ) và dung sai đường kính trong của vòng gương là ± 0,02mm (để đảm bảo khả năng tương thích với các ống kính ở các mức độ khác nhau);

Thích hợp với chất liệu nhựa ABS (nhẹ, trọng lượng khung đơn ≤ 15g), hốc đỡ mũi có thể điều chỉnh độ cao (8-12mm, phù hợp với những người có chiều cao sống mũi khác nhau)
